Stmívač dimLED TD1K DALI TRIAK

Popis produktu

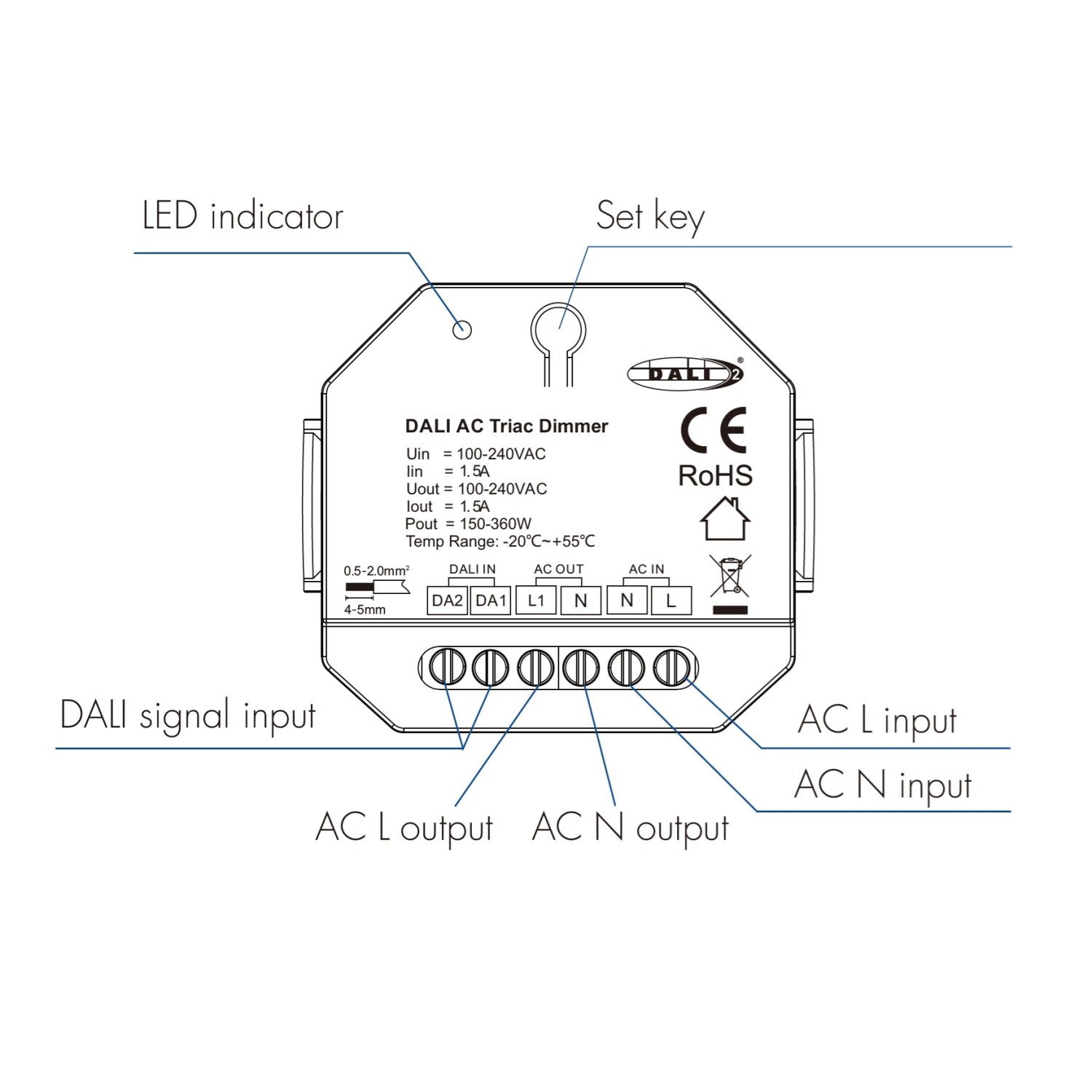

LED stmívač dimLED TD1K DALI TRIAK umožňuje ovládání a stmívání stmívatelných LED svítidel a LED zdrojů na 230 V prostřednictvím inteligentního systému DALI / DALI-2. Převádí řídicí signál DALI na fázové stmívání (TRIAK), díky čemuž lze do systému DALI začlenit i běžná stmívatelná LED svítidla, která nemají vlastní DALI rozhraní. Stmívač je vhodný také pro klasické žárovky a halogenová svítidla.

Stmívač podporuje oba způsoby fázového stmívání – na náběžné hraně (Leading Edge) i sestupné hraně (Trailing Edge). Způsob stmívání lze nastavit podle typu připojeného osvětlení. Umožňuje regulaci jasu v rozsahu 0–100 % s 256 úrovněmi stmívání a nastavení minimálního jasu pro přizpůsobení vlastnostem konkrétního svítidla.

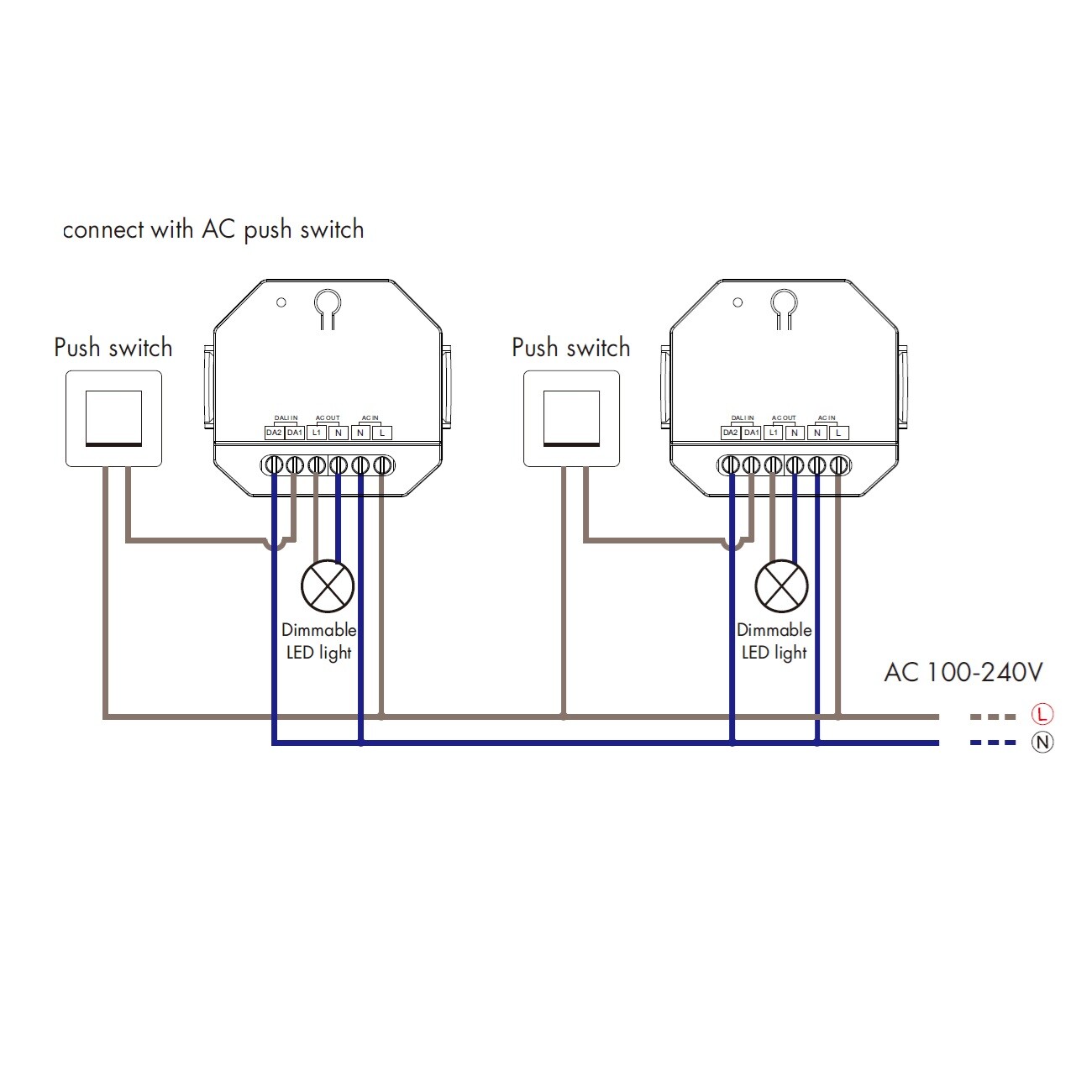

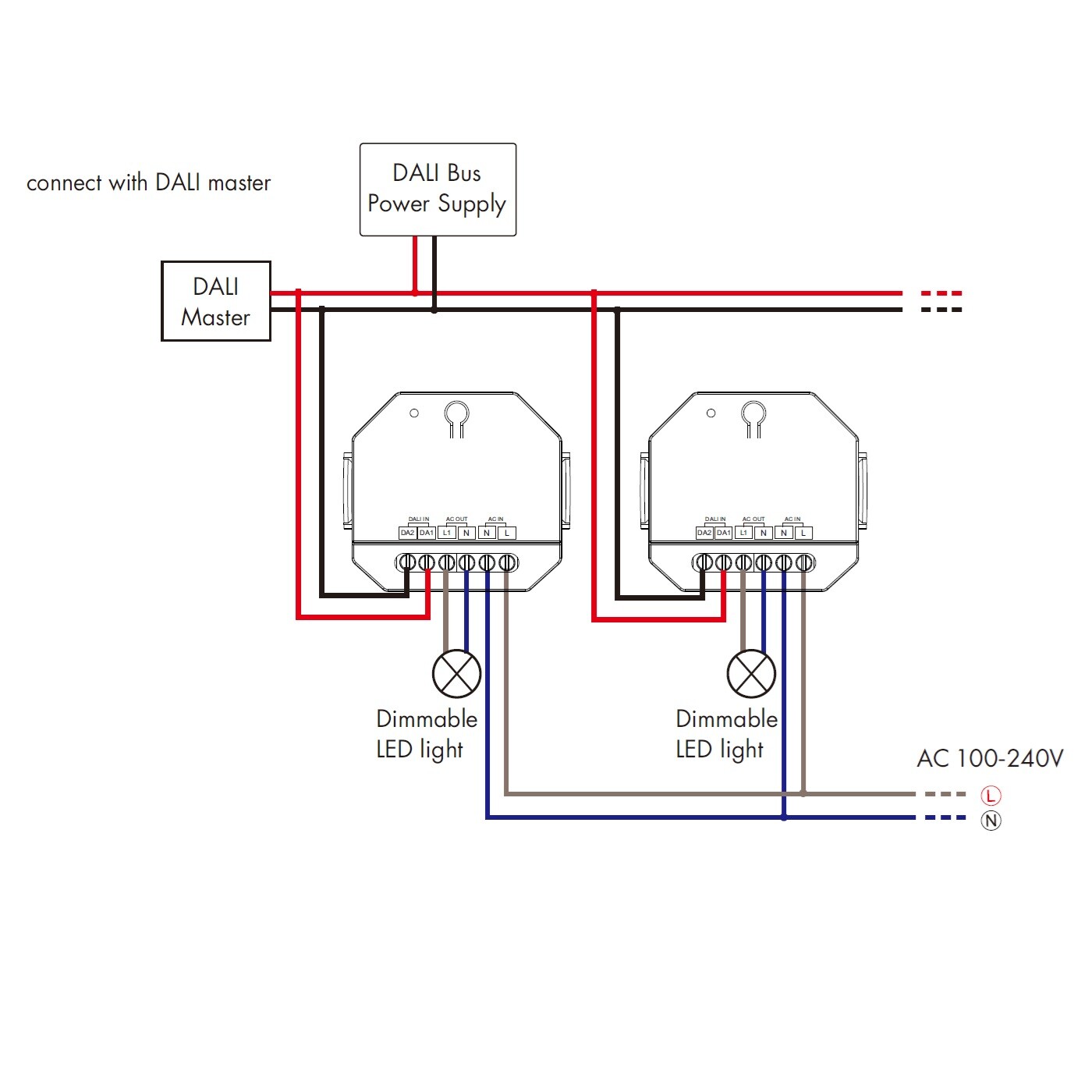

Zařízení využívá jednu DALI adresu pro jeden výstupní kanál, kterou lze automaticky přiřadit prostřednictvím nadřazeného DALI ovladače. Alternativně lze stmívač ovládat pomocí externího tlačítka s funkcí Push-Dim, kdy krátkým stiskem světlo zapnete nebo vypnete a dlouhým stiskem plynule regulujete jeho jas. Stmívač si pamatuje poslední nastavenou úroveň jasu i při výpadku napájení.

Upozornění: Stmívač lze ovládat buď prostřednictvím systému DALI, nebo externím tlačítkem Push-Dim. Oba způsoby ovládání nelze používat současně.

Vlastnosti a výhody:

• Podpora protokolu DALI-2 podle normy IEC 62386.
• Stmívání LED osvětlení na 230 V pomocí fázového řízení TRIAK.
• Volitelný režim Leading Edge / Trailing Edge.
• Regulace jasu 0–100 % s 256 úrovněmi.
• Možnost nastavení minimální úrovně jasu.
• Automatické přiřazení DALI adresy prostřednictvím DALI ovladače.
• Alternativní ovládání externím tlačítkem Push-Dim.
• Paměť poslední nastavené intenzity osvětlení.
• Ochrana proti přehřátí a přetížení s automatickým obnovením provozu.
• Maximální zatížení stmívatelnými LED zdroji 200 W při 220 V.

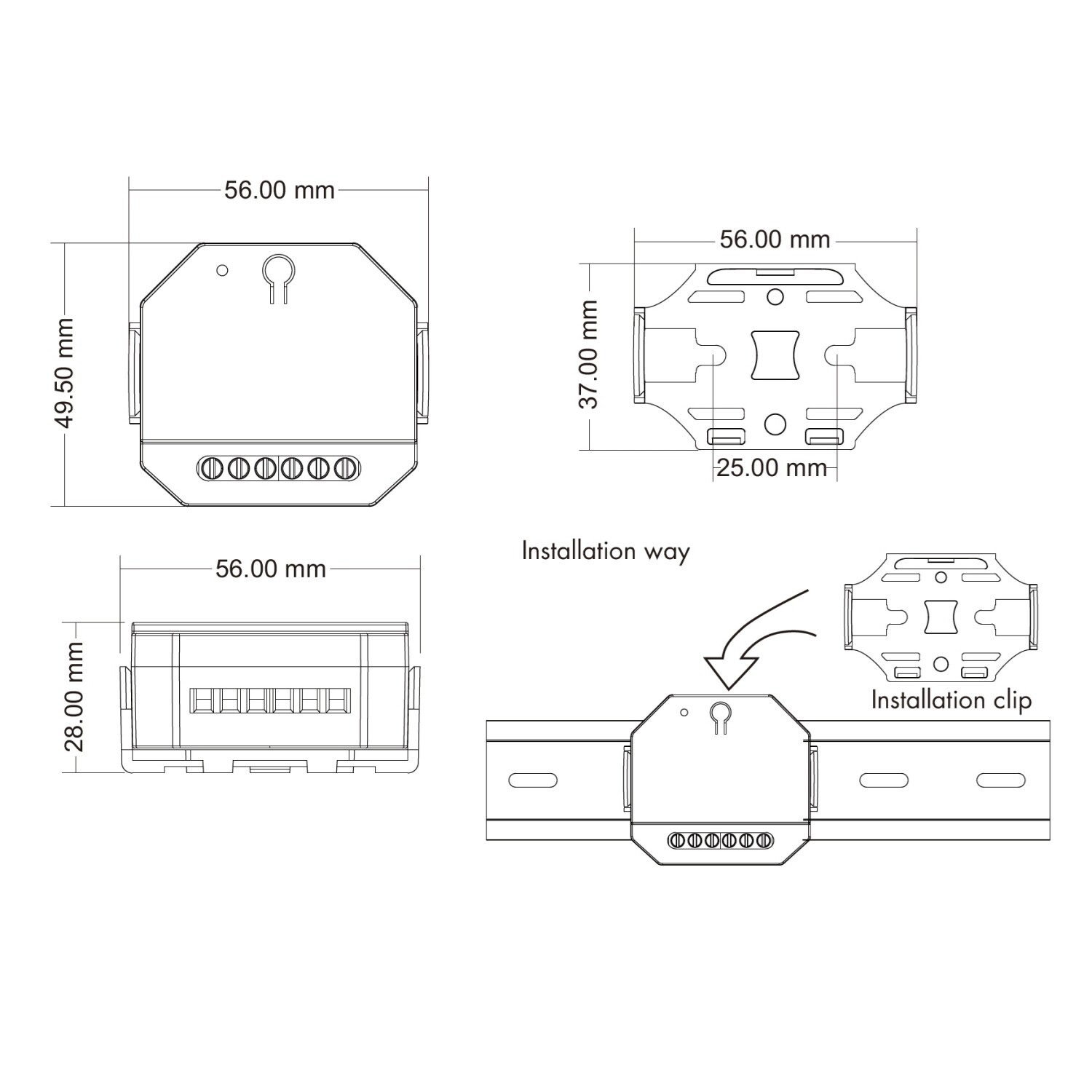

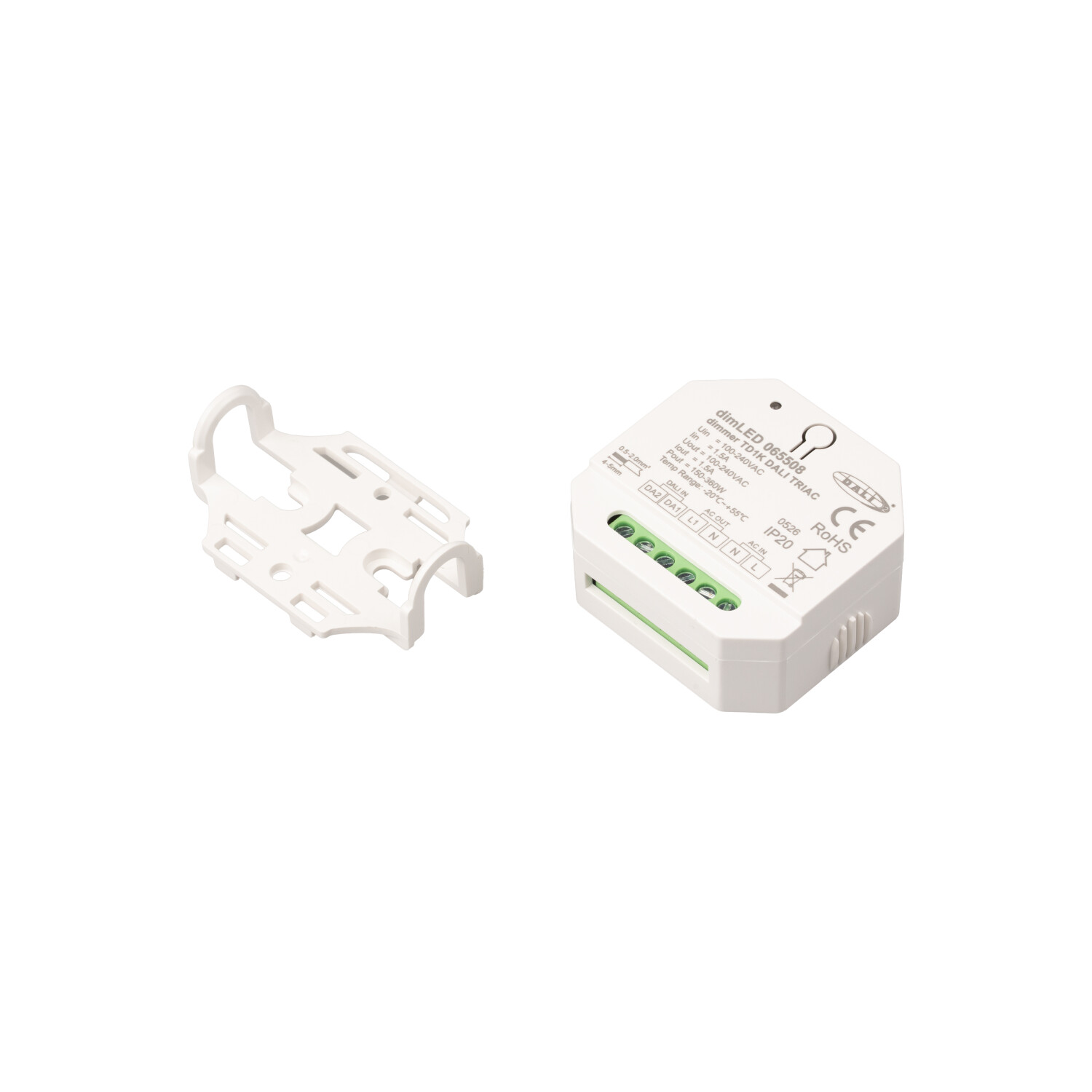

• Možnost montáže na DIN lištu pomocí instalačního klipu.
• Krytí IP20 pro použití v suchém vnitřním prostředí.

Pozor! Na tento stmívač nelze připojit stmívatelné zdroje řady DIM20 a DIM67.

Stručná charakteristika

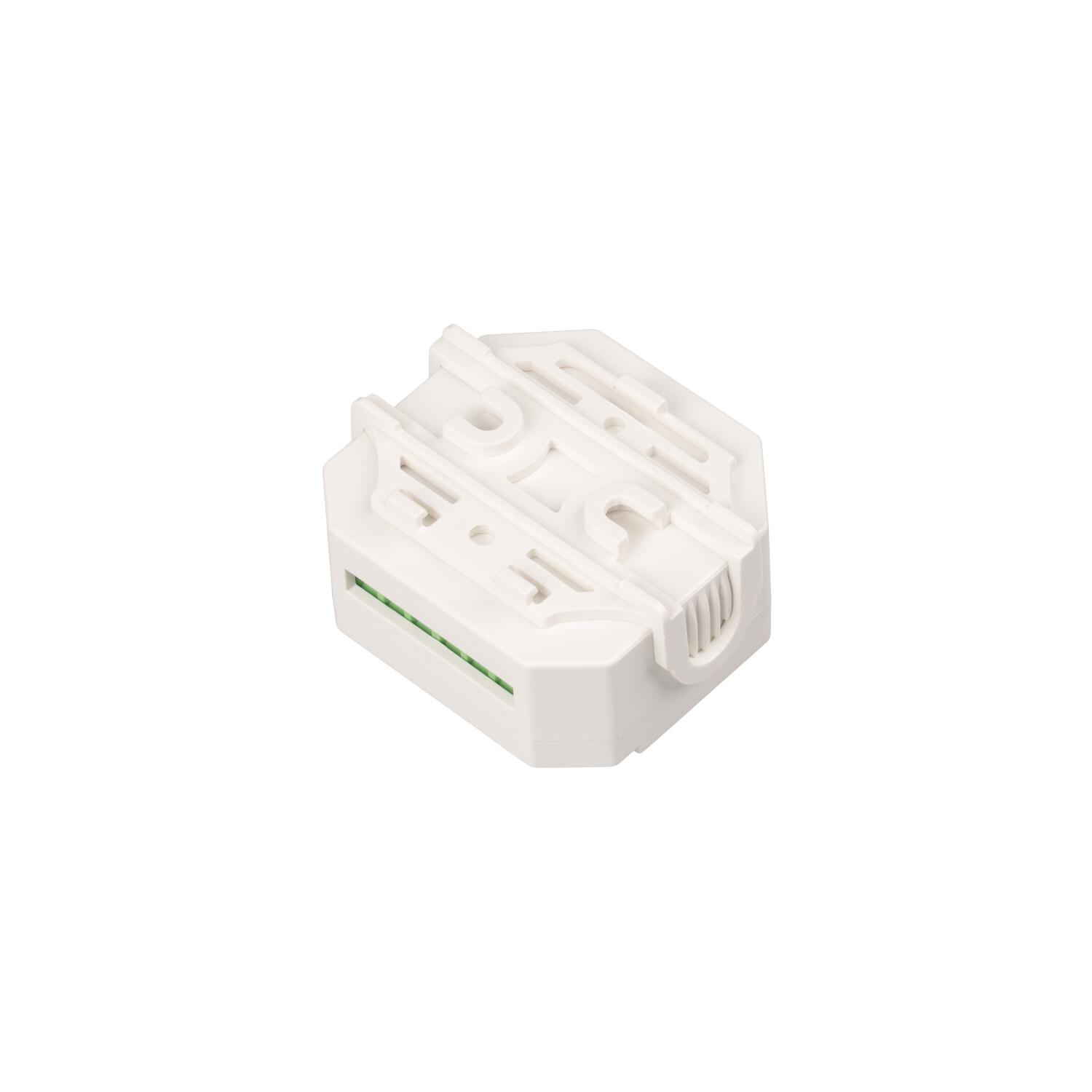

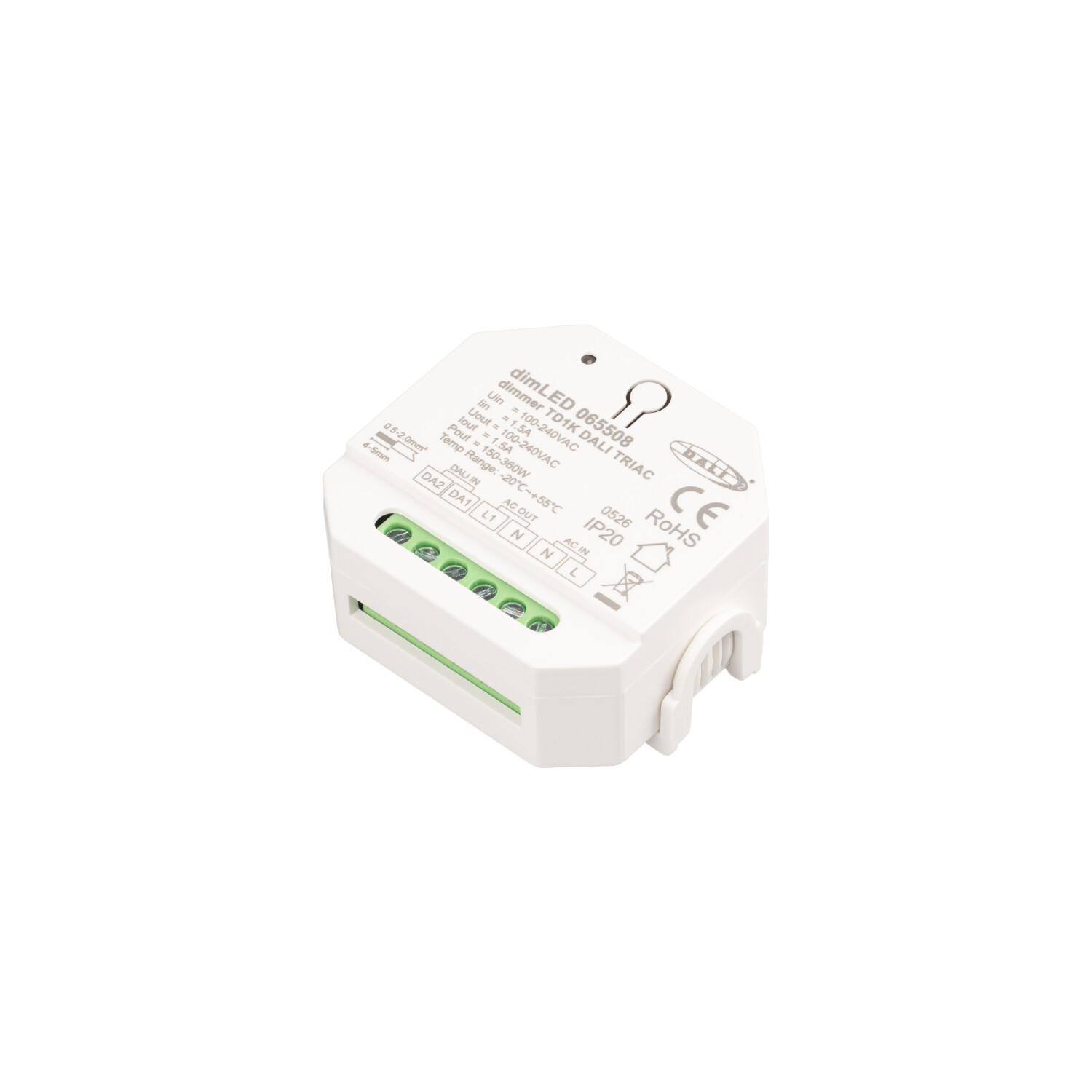

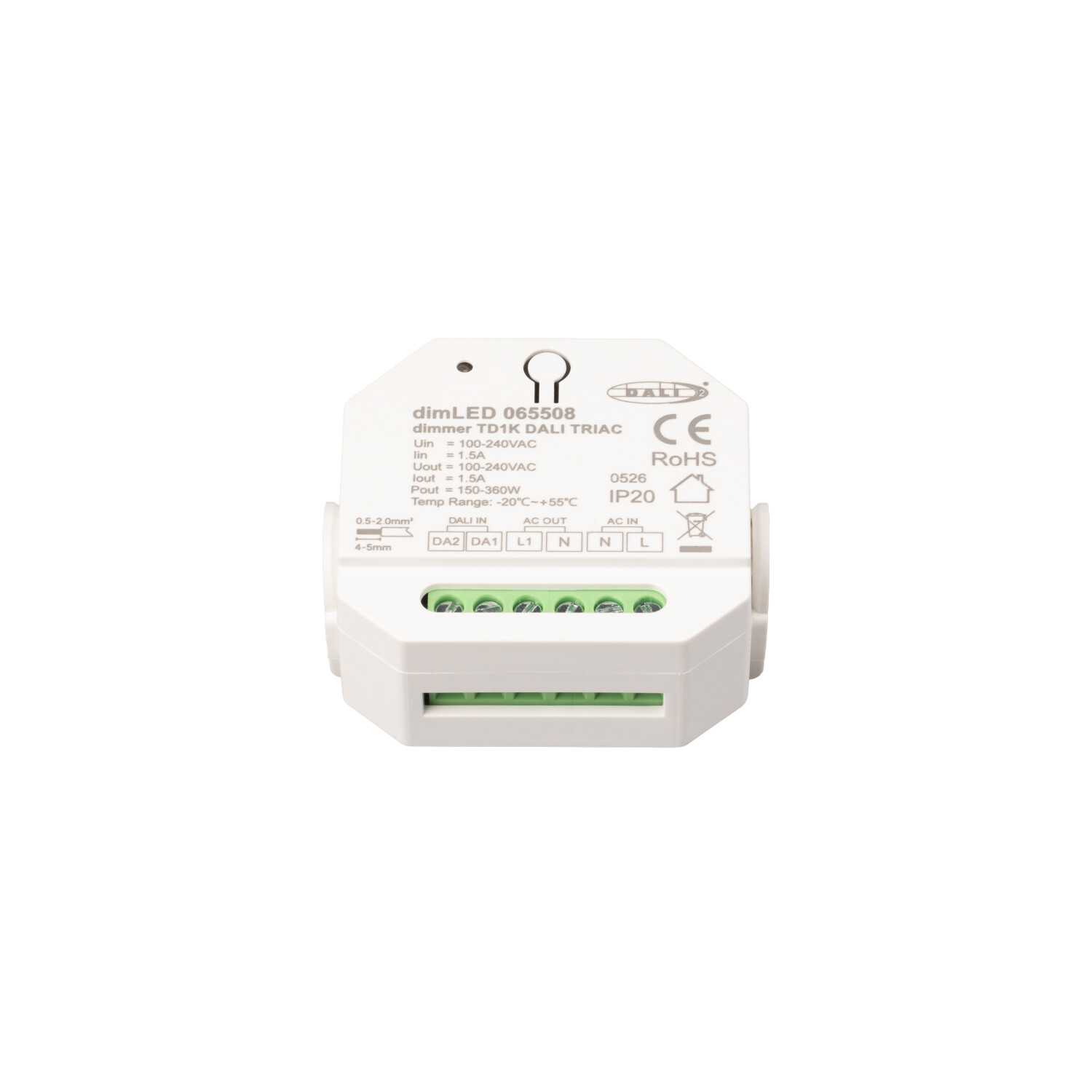

Stmívač dimLED TD1K DALI TRIAK je jednokanálový ovladač určený pro regulaci jasu světelných zdrojů napájených 230V. Zařízení podporuje protokol DALI-2 i funkci Push-Dim a zvládne maximální zatížení 200W pro LED nebo 360W pro žárovky. Tento kompaktní modul je ideální pro plynulé stmívání svítidel v rámci systémů inteligentní elektroinstalace.
