Jak stříhat a pájet LED pásky (Jednoduchý návod)

Zpět do kategorie

V tomto jednoduchém manuálu si ukážeme, jakým způsobem stříhat a pájet LED pásky při jejich instalaci. Jedná se o velmi jednoduchý fotomanuál.

Kde ustřihnout LED pásek

LED pásek přestřihneme na vyznačené čárce mezi kontakty, rozhodně ho nestříháme jinde, jinak by nefungoval. LED čipy jsou na pásku umístěny vždy po skupinkách a je nutné zachovat jejich integritu pro správnou funkčnost LED pásku.

Stříhání jednobarevného pásku
Stříhání RGB pásku

V případě, že stříháte voděodolný LED pásek, který je zalitý v gelu je postup téměř stejný. Jen je potřeba odříznou nožem gel na kontaktech. Na pásku je opět vyznačeno čárkou odkud se má gel oříznout. Jedná se o velmi snadný úkon, pouze si dejte pozor, abyste nožem pásek nepřeřízli.

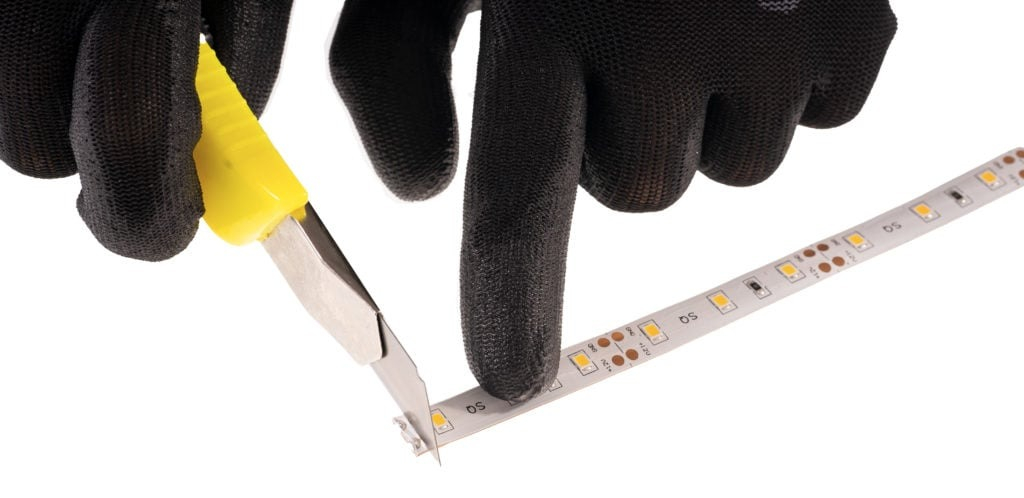

Očištění LED pásku od voděodolného gelu

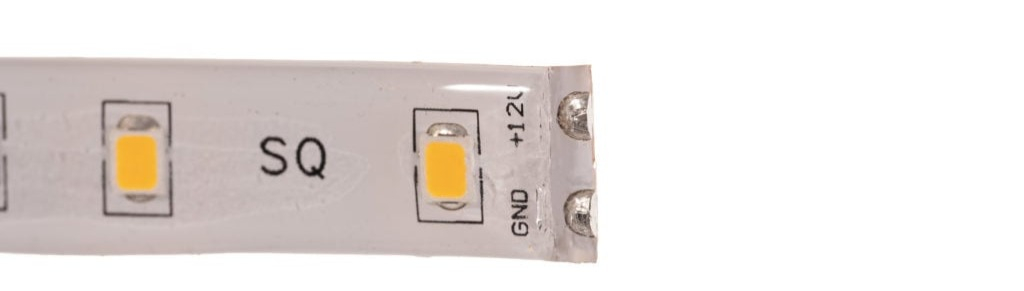

Očištěné kontakty od krycího gelu

Teď když máte správně nastříhaný LED pásek, tak se můžeme pustit do pájení.

Pájení LED pásků

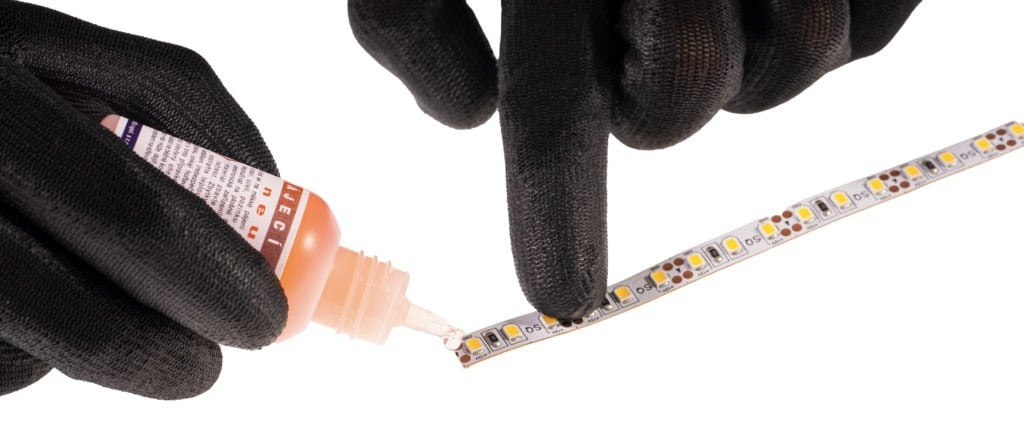

Jednobarevné pásky mají dva kontakty, plus a mínus. U RGB pásků jsou kontakty čtyři a to kontakt pro červenou barvu (R), pro zelenou barvu (G), modrou barvu (B) a společné plus pro všechny tři barvy (+). Pro správnou funkci je naprosto nutné dodržet správné pořadí, které je na pásku vyznačeno. Pro jednoduchost zapojení RGB pásku doporučujeme pořídit si naše RGB kabely, které jsou barevně označeny. Na jednotlivé kontaktní plošky si naneseme pájkou pájecí kapalinu a následně malé množství cínu.

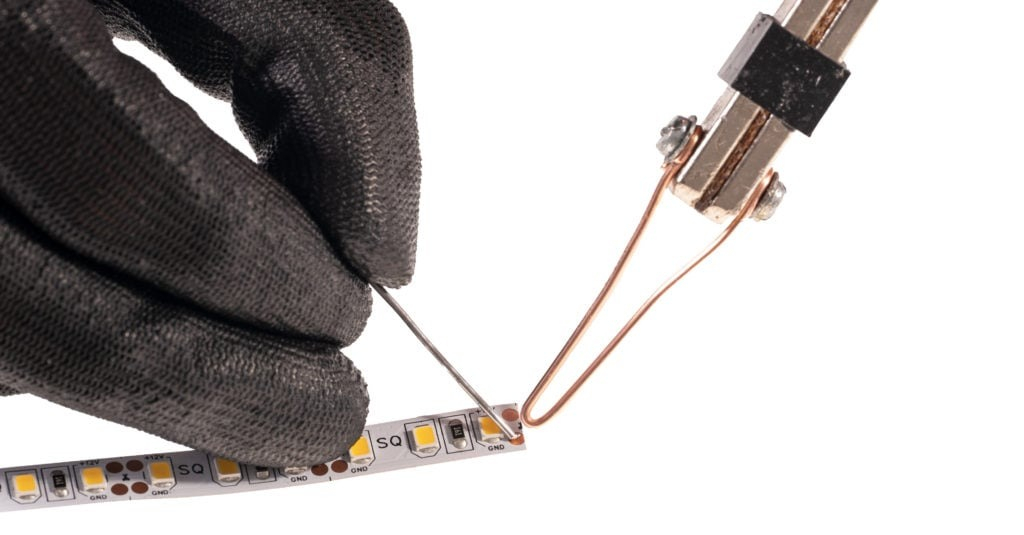

Připravený cín k pájení

Napájený cín na kontaktech

Jednotlivé vodiče připájíme k připraveným kontaktním ploškám a necháme zatuhnout

Připravený spoj k pájení

Takto by měl vypadat váš výsledek v případě jednobarevného LED pásku.

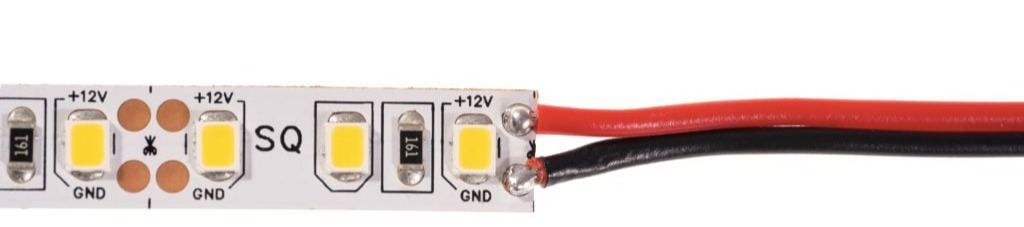

Připájené vodiče k jednobarevnému LED pásku

A takto by měl vypadat v případě RGB pásku.

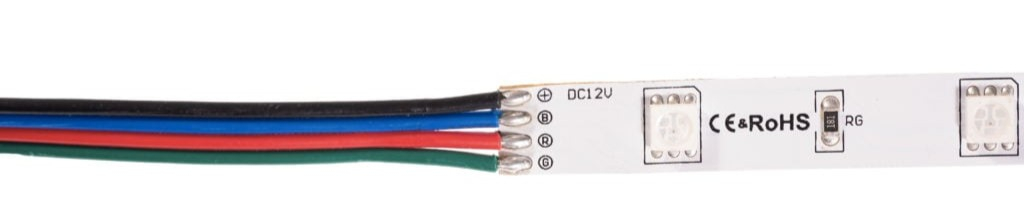

Připájené vodiče k RGB pásku

U LED pásků zalité v silikonu může následovat ještě jeden krok. Pokud chcete ochránit proti vodě i kontakty je potřeba odhalený kontakt znovu ochránit. Toho docílíme pomocí smršťovací bužírky. Bužírka se navleče ke kontaktu, aby přesahovala přes krycí gel a vodící kabely.

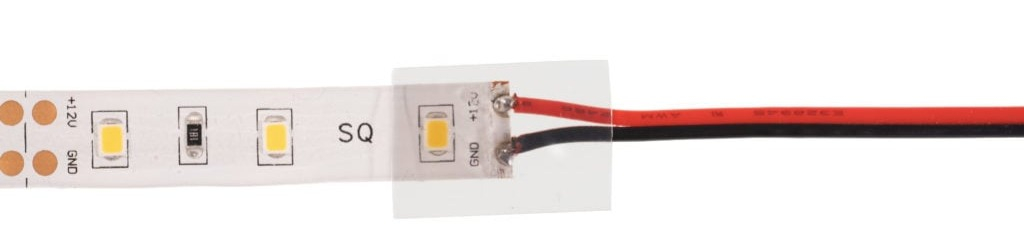

Smršťovací bužírka na LED pásku

Pomocí horkovzdušné pistole se bužírka nahřeje, ta se tím stáhne kolem pásku a kontaktů (horkovzdušnou pistol nesmíte nad místem smrštění držet dlouho – došlo by k poškození LED pásku).

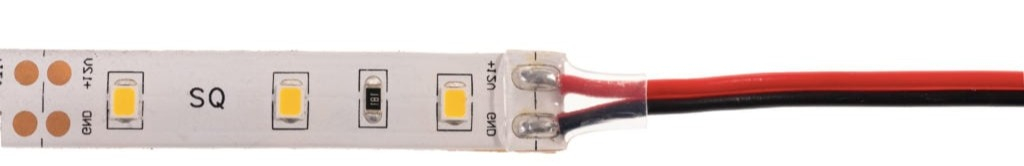

Hotový spoj silikonového pásku

A to je vše, máte hotovo. Jak vidíte, nejedná se o nic složitého. U pásků koupených u společnosti T-LED jsou standardem již připájené napájecí kabely v délce přibližně 15cm.
