Třífázová světla

Jak rozpohybovat světla – kolejnicový systém osvětlení

Lištový systém osvětlení perfektně využijete v komerčním prostoru, kde se často mění rozestavení vystaveného zboží a přitom je vždy třeba mít zboží dobře nasvícené. Kolejnicové osvětlení je proto ideální do showroomů a prodejen s různým zbožím.

V odborných kruzích říkáme kolejnicovým světelným systémům třífázové lišty. Jde o systém metrových či dvoumetrových lišt, ve kterých se pohybují světla. Na trhu můžete zakoupit dva systémy Eurotrack a Global Track. Tyto typy mezi sebou nelze kombinovat.

U nás můžete koupit kolejnicový systém Global Track v bílé a černé barvě. Světla do systému Global Track si můžete koupit kdekoliv u jakéhokoliv výrobce, po té jednoduše vsadit do lišt a pohybovat s nimi ze strany na stranu – co hrdlo ráčí.

Třífázová lišta 3F pro třífázová svítidla
Třífázová lišta 3F pro třífázová svítidla

Samotné lišty připevníte pomocí závěsných lanek.

Závěsné lanko 3F pro třífázovou lištu - černé
Závěsné lanko 3F pro třífázovou lištu – černé
Závěsné lanko 3F pro třífázovou lištu
Závěsné lanko 3F pro třífázovou lištu

Jak se vede proud do lišty?

Do samotné lišty se musí přivést přívod 230V pomocí dvou komponentů.

1. Koncovka s přívodem

Zde je důležité vyprat správně pravou, nebo levou koncovku. Správnou koncovku vyberete podle plánku.

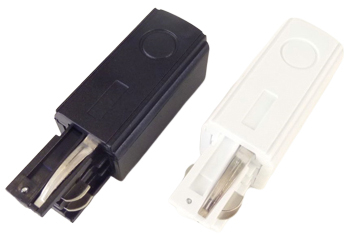

Třífázová koncovka 3F s přívodem pro třífázovou lištu
Třífázová koncovka 3F s přívodem pro třífázovou lištu

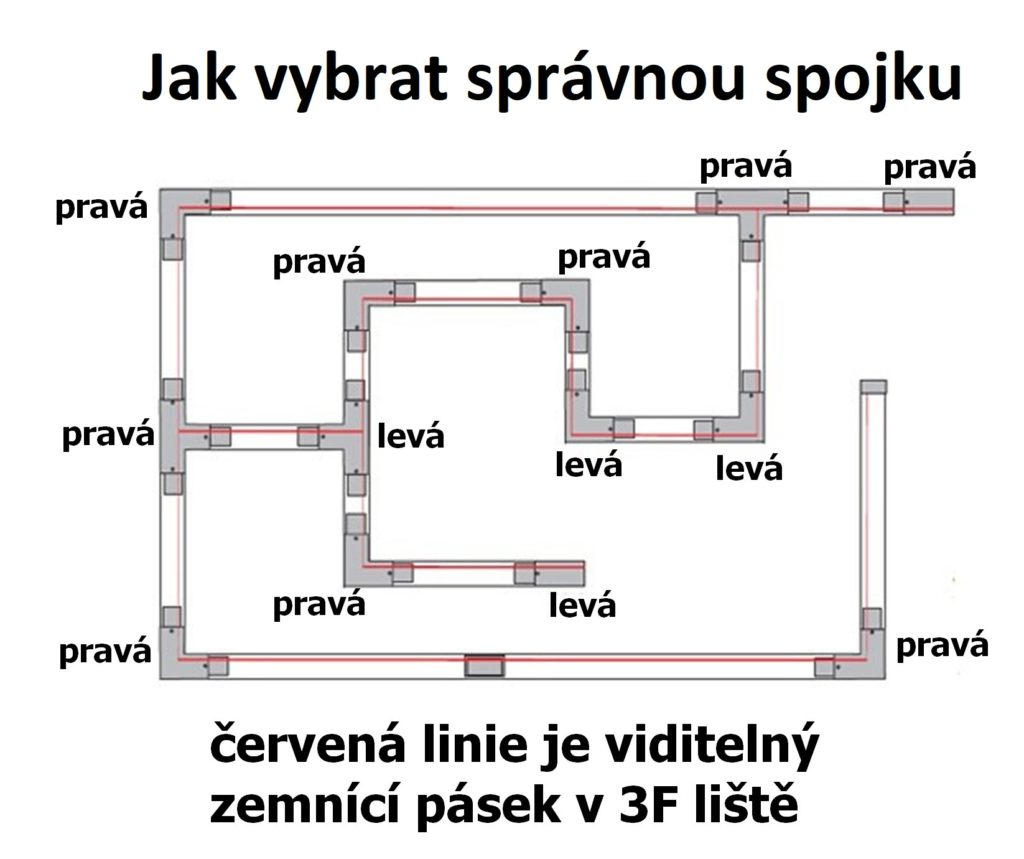

Jak vybrat správnou spojku?
Jak vybrat správnou spojku?

2. I spojky dlouhé s připojením

Spojka slouží k napojení jednotlivých lišt. Můžete vytvořit opravdu dlouhou linii. Pokud nemáte možnost napojit přívodní kabel 230V ze začátku, tak je pro vás I spojka to pravé. Přívod můžete napojit kdekoliv v linii pomocí této spojky.

I spojka dlouhá s připojením 3F pro třífázovou lištu
I spojka dlouhá s připojením 3F pro třífázovou lištu

Jak se propojují lišty?

Již z plánku výše je hned vidět, že lze využít různé druhy spojek mezi lištami.

1. Spojka krátká

Při použití této spojky docílíte skoro neviditelného napojení dvou lišt mezi sebou.

Krátká spojka na třífázové lišty
Krátká spojka na třífázové lišty

2. L spojka

Zde si musíte dát opět pozor na výběr pravé a levé strany. Pomocí této spojky lze vytvářet pravé úhly. Lze tedy vytvořit například obdélník, či čtverec.

L spojka na třífazové lišty
L spojka 3F pro třífázovou lištu
Pravá nebo levá L spojka na třífázové lišty
Pravá nebo levá

3. T spojka

T spojka 3F pro třífázovou lištu
T spojka 3F pro třífázovou lištu
T spojka na třífázové lišty pravá levá
Pravá nebo levá

4. X spojka

X spojka 3F pro třífázovou lištu
X spojka 3F pro třífázovou lištu

Jaká použít světla?

Track light 3F – Svítidlo lze naklonit na požadovaný úhel, případně otočit. Žárovka není součástí balení. Žárovku naleznete v doporučených produktech u svítidla.

Světla do třífázových lišt Track Light
Světla do třífázových lišt Track Light

JET-T – Svítidlo lze naklonit na požadovaný úhel, případně otočit, je nutné ho doplnit o led žárovkou, která není součástí balení. Žárovku naleznete v doporučených produktech u svítidla.

Lištové svítidlo JET-T
Lištové svítidlo JET-T

Pokud vám nevyhovuje ani jedno z námi nabízených svítidel, pak je tu jedna chytrá pomůcka. Jedná se o adaptér na který lze připojit jakékoliv svítidlo, které vás jen napadne. Do adaptéru stačí pouze přivést přívodní kabel od jakéhokoliv svítidla a adaptér poté připnout do třífázové lišty. Pro lepší představu jsme pro vás jedno světlo do adaptéru zapojili. Svítidlo, které bylo vybráno vypadá takto.

Svítidlo závěsné JET , závěs byl odmontován a kabely napojeny do adaptéru viz foto níže. Stejně to můžete provést s jakýmkoliv svítidlem. Ideální pro nasvětlení, některých předmětu z blízka.

Příklad využití třífázového systému v praxi
Příklad využití třífázového systému v praxi
