Stmívání LED pásků pomocí vypínače výrobců

Máte doma ucelenou řadu vypínačů, kterou chcete zachovat, ale zároveň chcete stmívat LED pásky přes vypínač na zdi? Tento článek Vám poskytne rady, jak takový problém vyřešit.

Nejčastěji se jedná o vypínače od firem jako ABB, Schneider atd.

V první řadě je nutné si ujasnit, v jaké fázi nyní řešíte stmívání LED pásků. Pokud se nacházíte ve fázi plánování elektroinstalací, můžete si zvolit ze všech níže napsaných variant.

Pokud máte naopak vše hotové a chcete nyní pásky, kromě dálkového ovládání, ovládat například i tlačítkem na stěně, bude pro vás pravděpodobně nejlepší zvolit možnost stmívání pomocí tlačítka. Vyhnete se tím především nutnosti rozvádět nové kabely apod.

STMÍVÁNÍ LED PÁSKU POMOCÍ 0-10V NEBO DALI

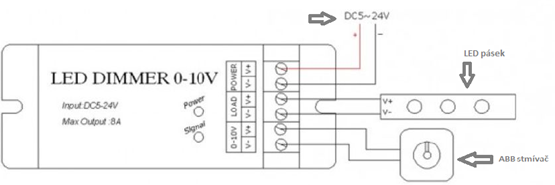

U výběru stmívače je důležité upozornit prodejce, že po stmívači požadujete, aby uměl regulovat 0-10V/1-10V (případně DALI protokol). U nás už si jen vyberete stmívač 0/1–10V (předřadník). Stmívač 0-10V musí být napájen spínaným zdrojem 12–24V. Pro představu zapojení celé sestavy můžete vidět na obrázku níže. Samozřejmě je důležité nezapomenout na maximální zatížení stmívače 0-10V, které je 8A. Pokud budete chtít zapojit více LED pásků, je nutné do sestavy zařadit ještě zesilovač.

U protokolu DALI je zapojení obdobné, DALI stmívač u nás zakoupíte zde.

Nabídka z kategorie: Řídicí signál 0-10V

590,00 Kč za kus

(bez DPH 487,60 Kč)

Ovladač dimLED RF 0-10V 4CH

Ovladač systému dimLED pro 0-10V a 1-10V

Skladem

Přejít na produkt

V košíku máte
0 ks za 0,00 Kč

790,00 Kč za kus

(bez DPH 652,89 Kč)

Stmívač SMART dimLED Tuya TD1 0/1-10V

Tuya, stmívač pro řízení 0-10V a 1-10V, 100-240VAC, pro ovladače dimLED

Skladem

Přejít na produkt

V košíku máte
0 ks za 0,00 Kč

(5.0)1x

799,00 Kč za kus

(bez DPH 660,33 Kč)

Stmívač dimLED TRIAK PR 10V480W

Dálkový triakový stmívač na 230V pro LED, možnost použití 0/1-10V

Skladem

Přejít na produkt

V košíku máte
0 ks za 0,00 Kč

750,00 Kč za kus

(bez DPH 619,83 Kč)

Ovladač dimLED OV 230V 0-10V RF K4

Čtyřkanálový LED ovladač pro jednobarevné osvětlení, dálkové RF (radiofrekvenční) ovládání, 0-10V, 1-10V

Skladem 2 varianty

Přejít na produkt

V košíku máte 0 ze 2 variant, 0 ks za 0,00 Kč

590,00 Kč za kus

(bez DPH 487,60 Kč)

Přijímač dimLED PR 10V20A

RF přijímač dimLED pro jednobarevné LED pásky,12-24VDC, 20A, možnost použití 0/1-10V

Skladem

Přejít na produkt

V košíku máte
0 ks za 0,00 Kč

320,00 Kč za kus

(bez DPH 264,46 Kč)

dimLED stmívač 0/1-10V 8A

Stmívač pro řízení 0-10V a 1-10V, 8A, 12-48V DC

Skladem

Přejít na produkt

V košíku máte
0 ks za 0,00 Kč

890,00 Kč za kus

(bez DPH 735,54 Kč)

Stmívač SMART dimLED ZIGBEE ZD1 0/1-10V

Zigbee, stmívač pro řízení 0-10V a 1-10V, 100-240VAC, pro ovladače dimLED

Skladem

Přejít na produkt

V košíku máte
0 ks za 0,00 Kč

STMÍVÁNÍ POMOCÍ TLAČÍTKA

Ovládat se dá dvěma způsoby.

1. Pomocí námi vyrobeného ovladače pod tlačítko a přijímače PR 1KRF.
2. Pomocí kabelů přivedených k přijímači PR 1KRF.

V první variantě budete tedy potřebovat vámi zakoupené tlačítko firem ABB, Schneider či jiné a ovladač pod tlačítko, který připojíte k zakoupenému tlačítku.

Tlačítkem je myšlen vypínač, který se po zmáčknutí vrací do původní pozice (používají se například v koupelnách pro zapnutá odvětrávání). Ovladač pod tlačítko funguje na radiofrekvenční vlně s přijímačem PR 1KRF (nutno mezi sebou spárovat dle návodu přiloženým u přijímače), na který se napojí pásky.

Přijímač může být za sádrokartonem, nemusí být tedy viditelný a napájen musí být spínaným zdrojem na 12-24V v závislosti na použitých LED páscích. I tento stmívač má max. zatížení, které je 8A. Pokud budete chtít zapojit více pásků, je nutné do sestavy zařadit ještě zesilovač.

Další možností je tlačítko od ABB či Schneider připojit přímo na přijímač PR 1KRF, který je na přímé připojení tlačítka připraven, jen je potřeba počítat s tím, že budete mít natažených více kabelů. Tato varianta ale není moc doporučována vzhledem k často velkým vzdálenostem mezi tlačítkem a přijímačem.

Máte tedy dvě možnosti, buď využít ovládání radiofrekvenční, nebo pomocí kabelů od tlačítka k přijímači.

Výhodou řady dimLED je, že lze s tlačítkem pod vypínač a přijímačem kombinovat dálkové ovladače stejné řady, takže poté můžete vše ovládat jak tlačítkem na zdi, tak ovladačem v ruce.

Obě varianty lze ovládat jak tlačítkem, tak zároveň dálkovým ovladačem. Níže znázorníme možnosti 1 a 2.

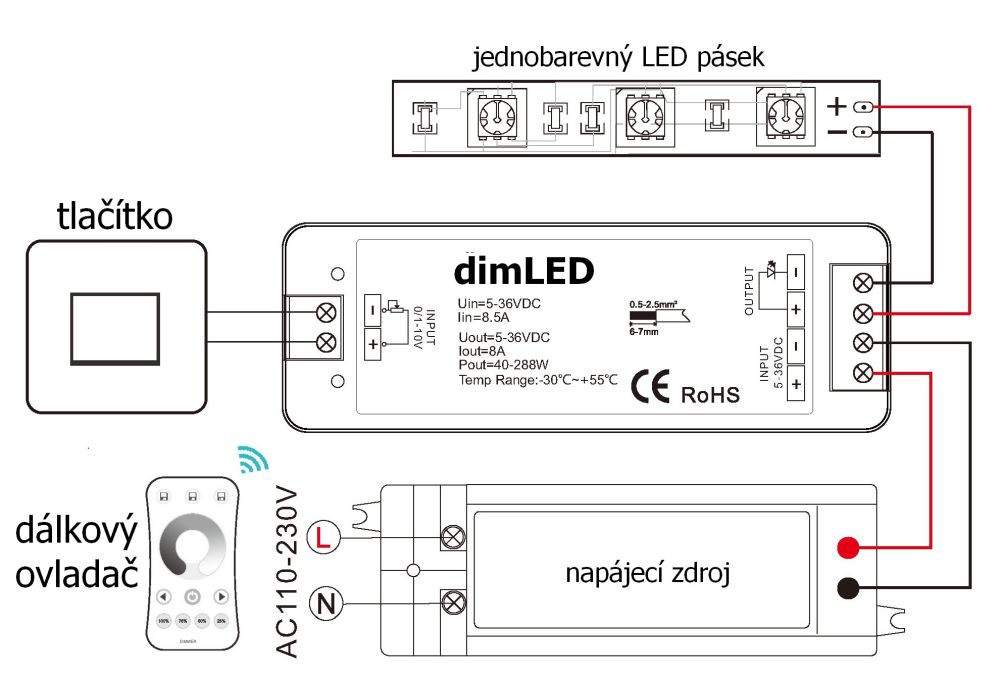

Varianta s ovladačem pod tlačítko

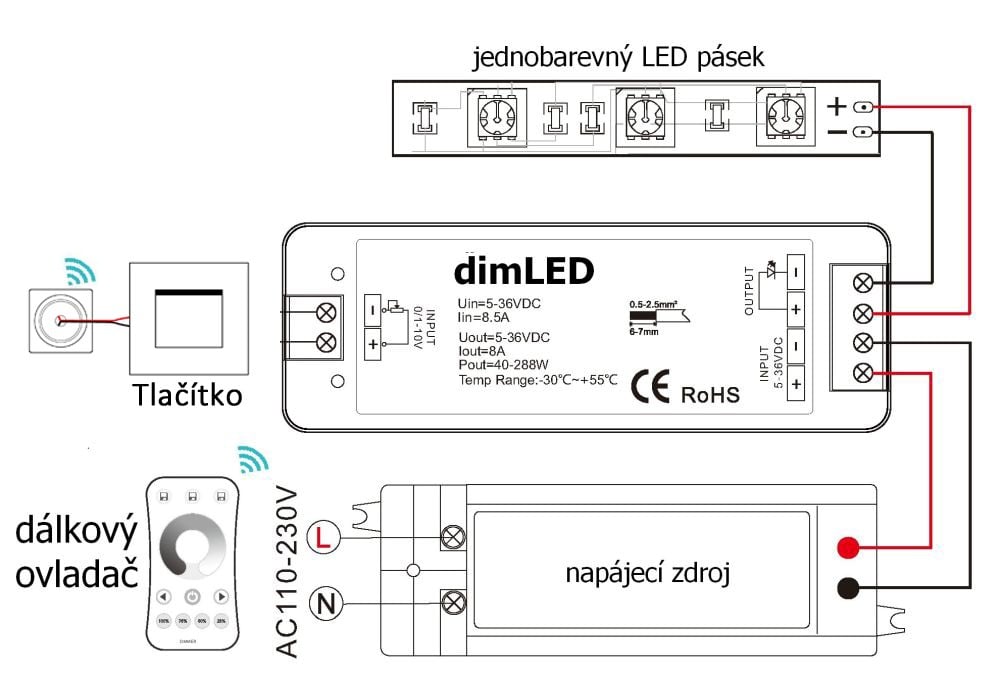

Varianta připojení tlačítka k přijímači pomocí kabelu

Pokud máte nějaké nejasnosti, neváhejte nás kontaktovat.
